Знакомство с интерфейсом Airflow для начинающих
Когда вы создаете ETL-процессы для автоматической обработки данных, важно иметь удобный способ отслеживать их работу, находить ошибки и управлять выполнением. Именно для этого в Apache Airflow предусмотрен веб-интерфейс — ваш главный помощник в повседневной работе с пайплайнами.
В этом материале мы подробно разберем, как устроен интерфейс Airflow версии 2.5 и какие возможности он предоставляет для мониторинга и управления вашими процессами обработки данных.
Домашняя страница Airflow
После входа в систему вы попадете на главную страницу — центральную панель управления, где собрана вся ключевая информация о ваших пайплайнах. Не пугайтесь обилия элементов и цветов — все устроено логично и интуитивно понятно.
По сути, это обычная таблица, где каждая строка представляет собой один DAG (Directed Acyclic Graph) — ваш пайплайн обработки данных, а столбцы содержат различную информацию о нем.
Основные элементы главной страницы

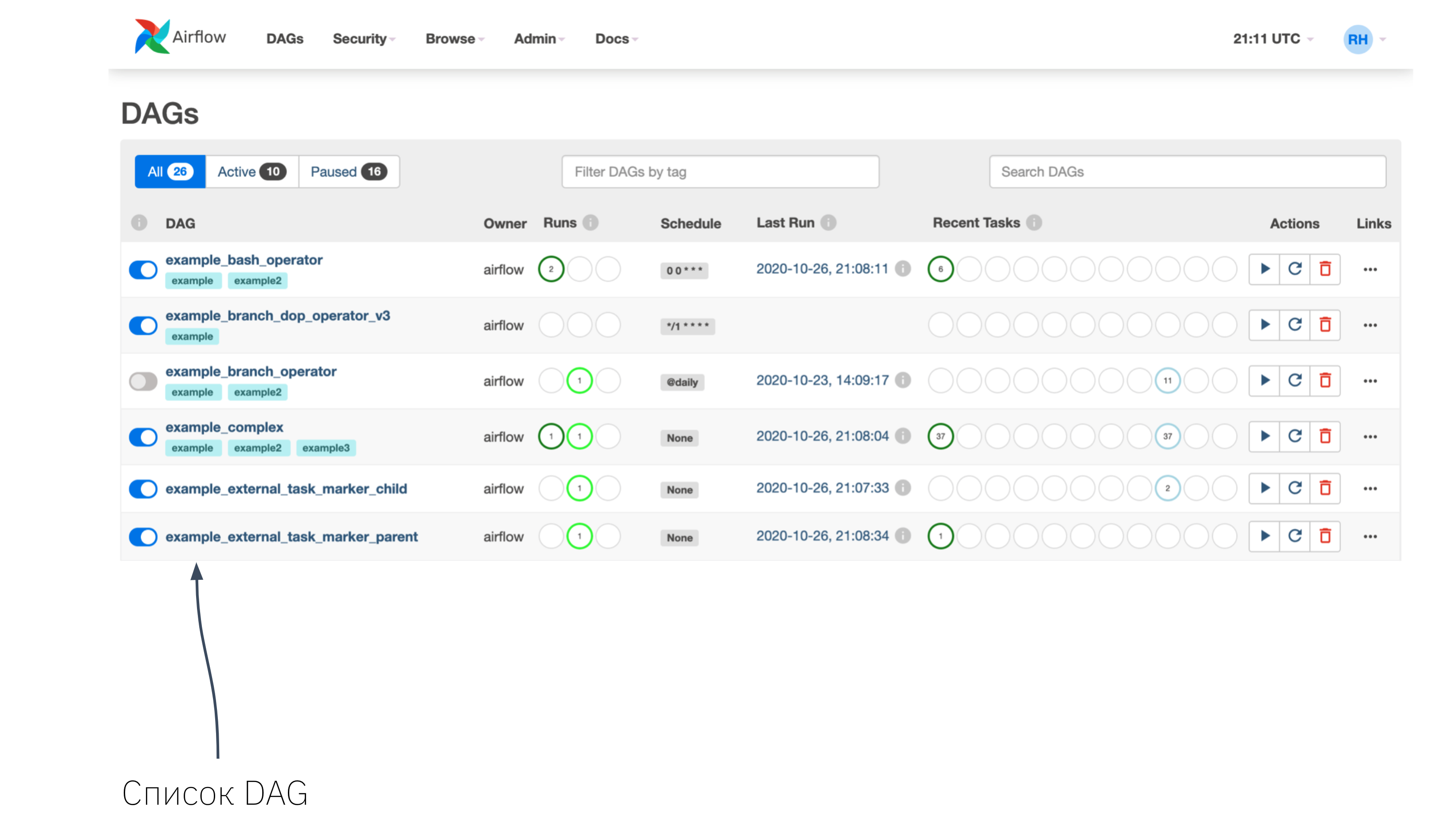

Название DAG — в первом столбце отображается список всех зарегистрированных в системе пайплайнов. По умолчанию Airflow включает демонстрационные примеры различных операторов. Список отсортирован по алфавиту для удобства поиска.

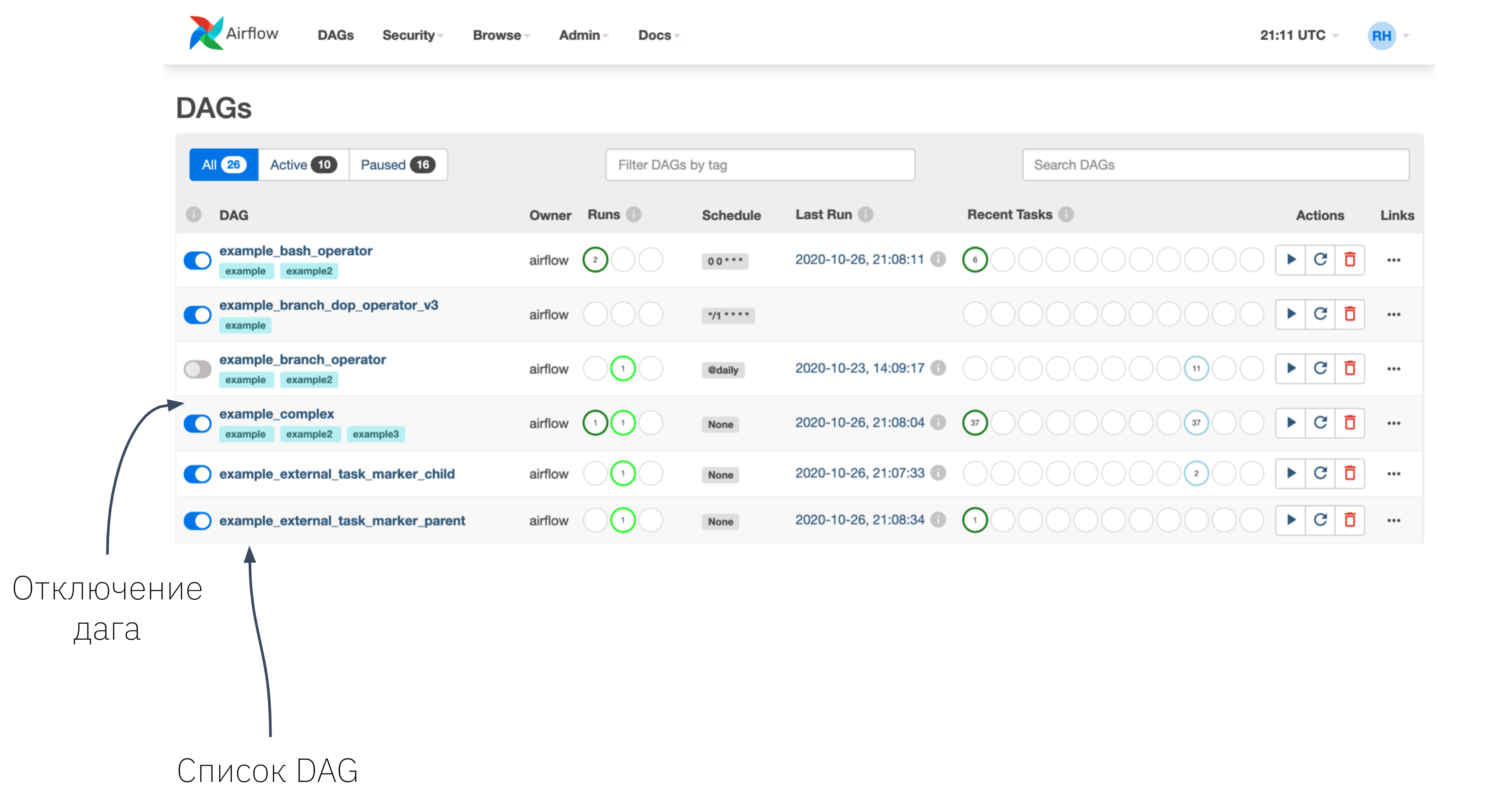

Переключатели активности — напротив каждого DAG находится кнопка-выключатель, позволяющая мгновенно активировать или деактивировать пайплайн прямо из веб-интерфейса без изменения кода.

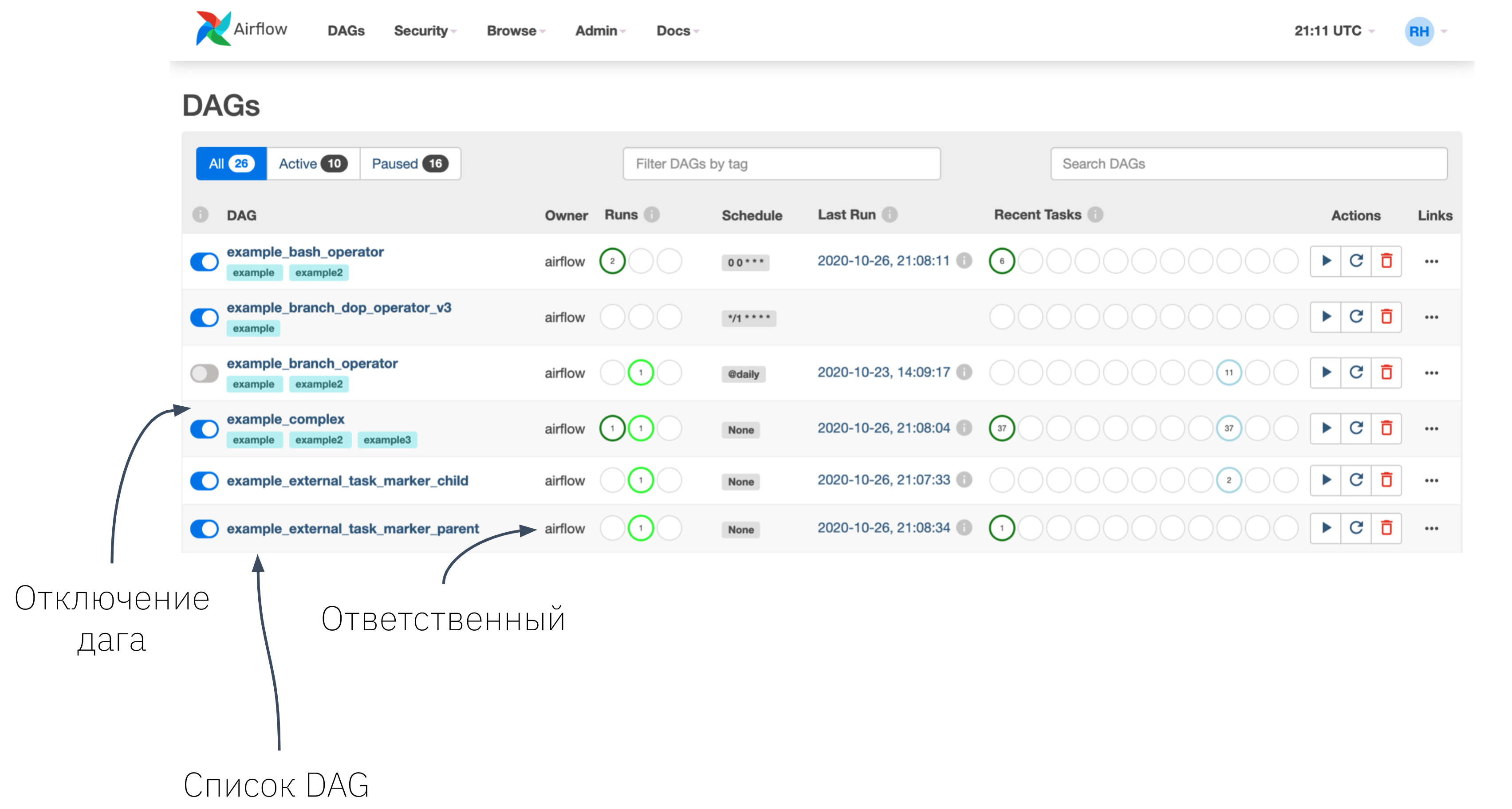

Владелец процесса — каждый пайплайн имеет ответственного владельца. Это особенно полезно в командной работе, когда несколько инженеров создают и поддерживают различные ETL-процессы. Владелец отвечает за мониторинг и корректную работу своего DAG.

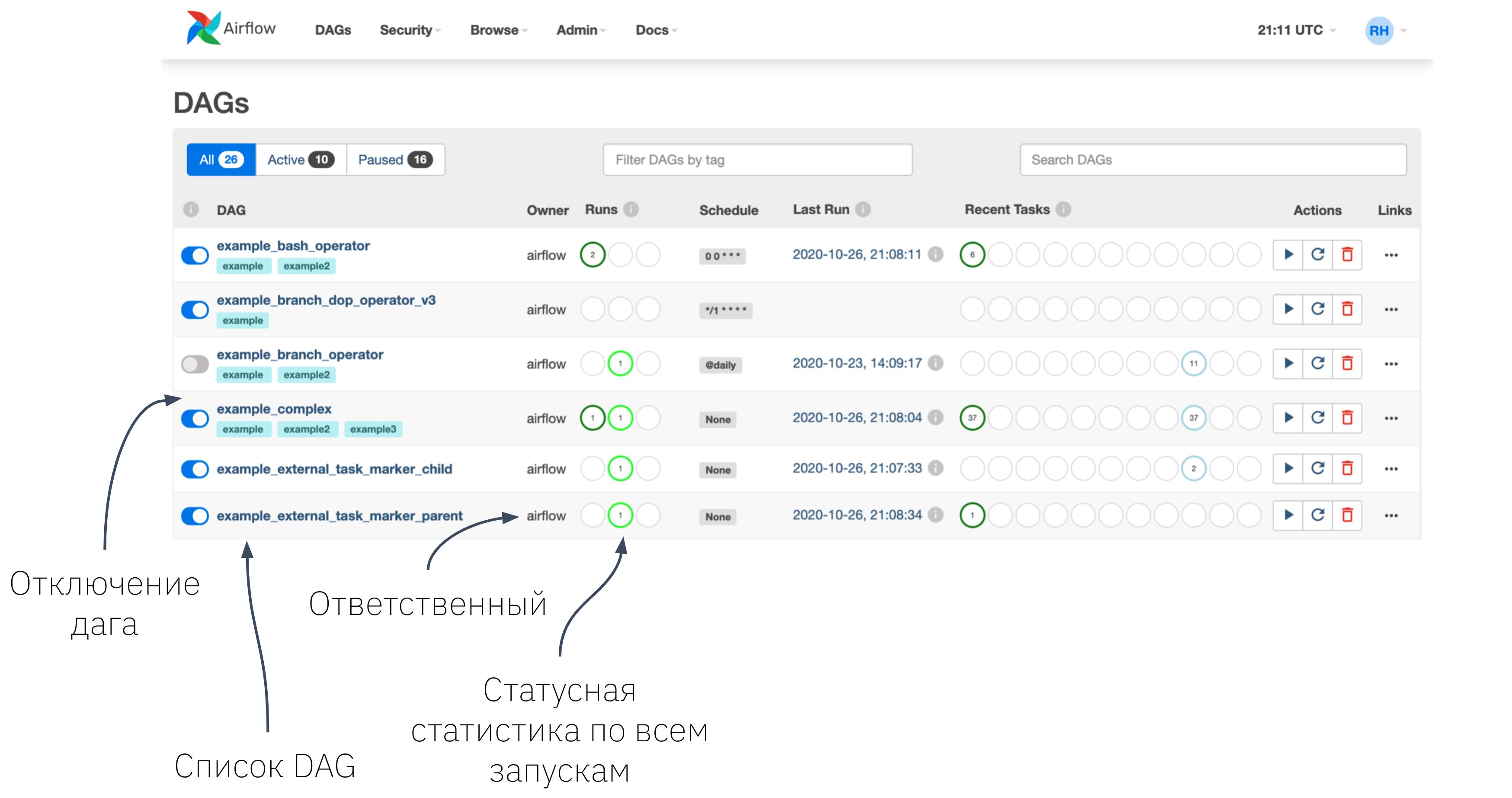

Статус выполнения — цветные индикаторы с цифрами показывают количество и состояние последних запусков DAG:
- 🔴 Красный — завершено с ошибкой (failed)
- 🟡 Желтый — ожидает повторного запуска (retry)
- 🟢 Зеленый — выполняется в данный момент (running)
- 🟢 Тёмно-зеленый — успешно завершено (success)

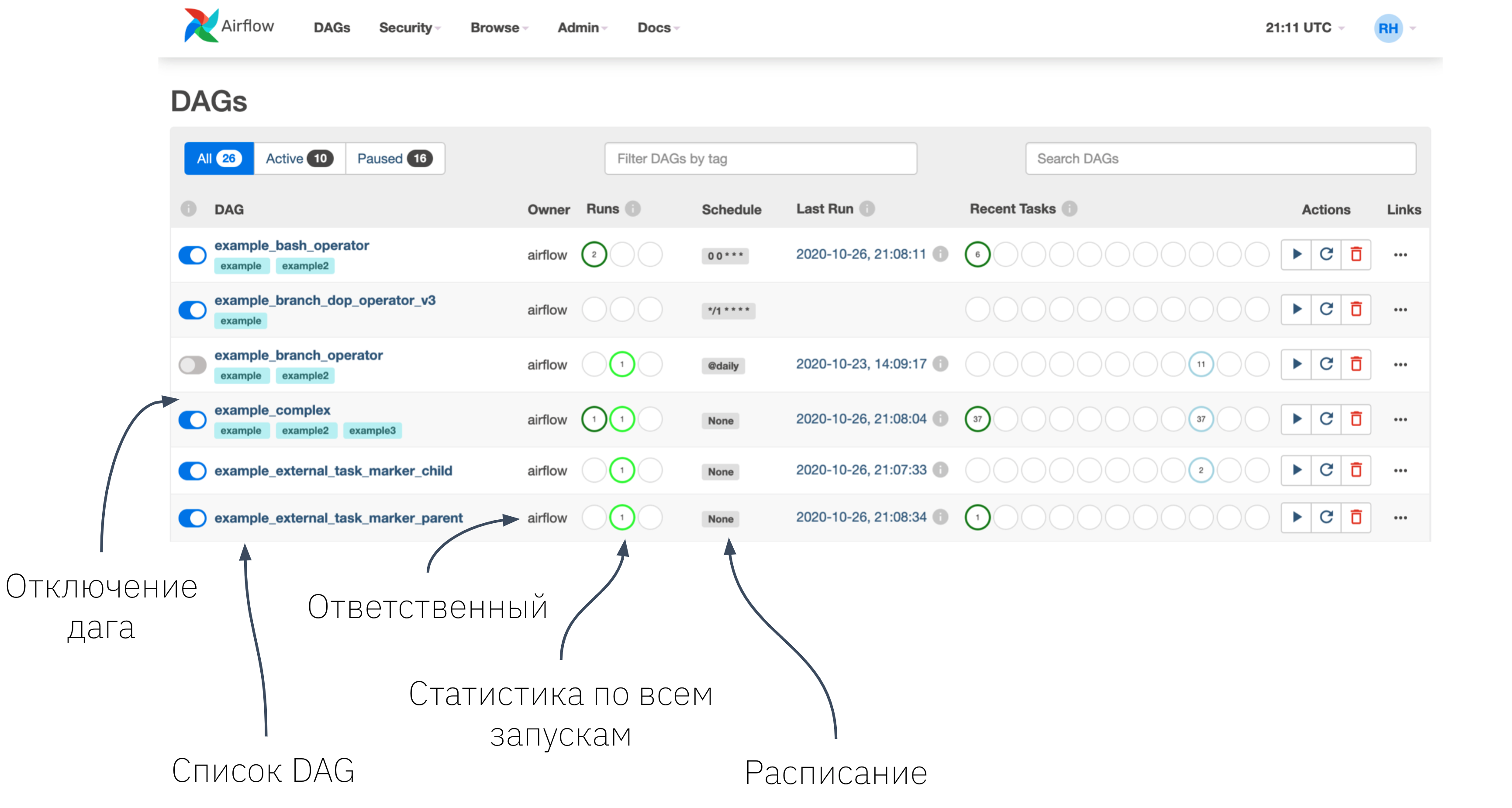

Расписание — указывает, когда и с какой периодичностью запускается пайплайн. Используется формат cron, который может показаться сложным на первый взгляд. Для перевода cron-выражений в понятный формат рекомендуем использовать сервис Crontab.guru.

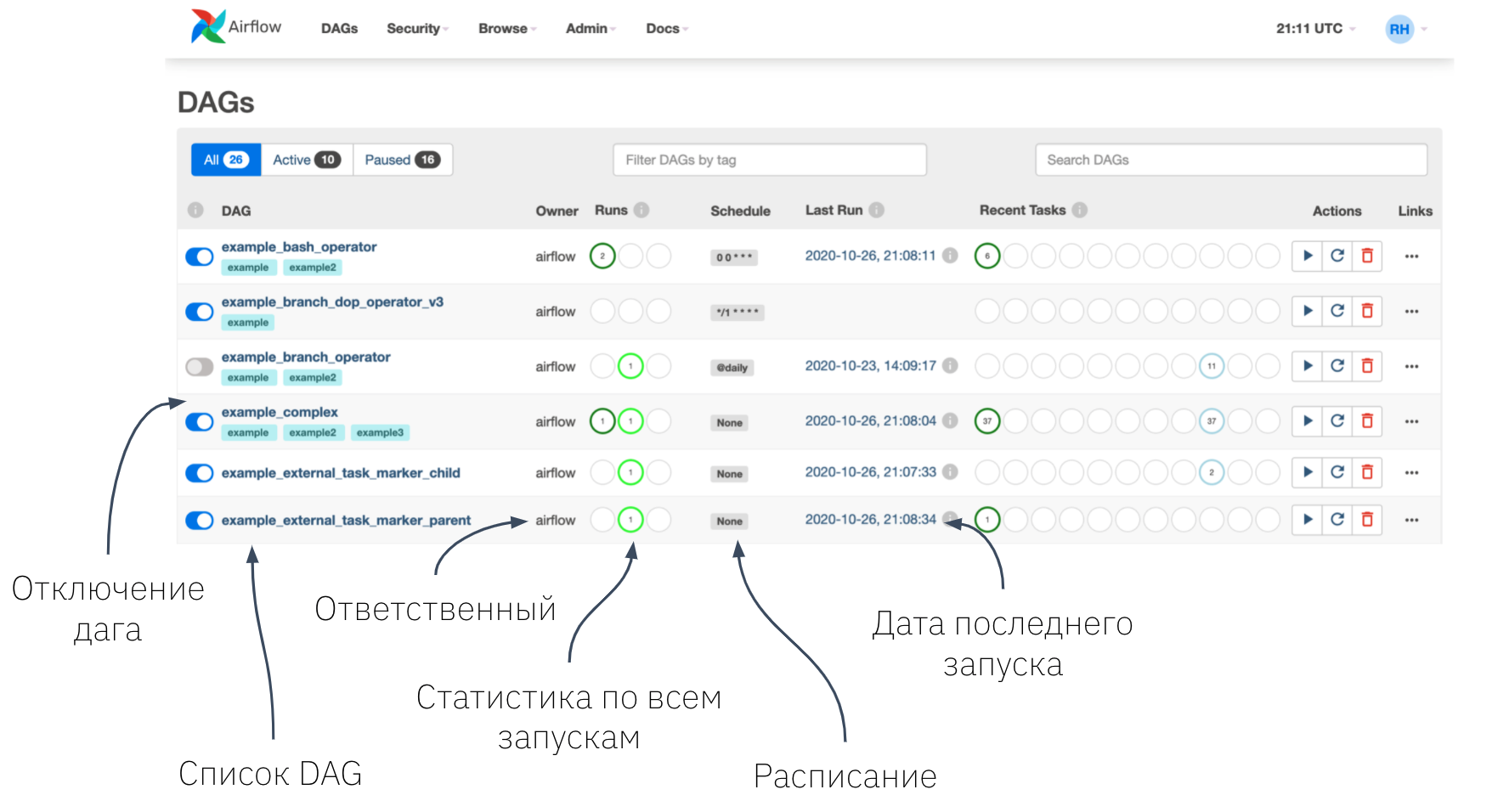

Последний запуск — показывает дату и время самого свежего выполнения DAG, будь то автоматический запуск по расписанию или ручной запуск.

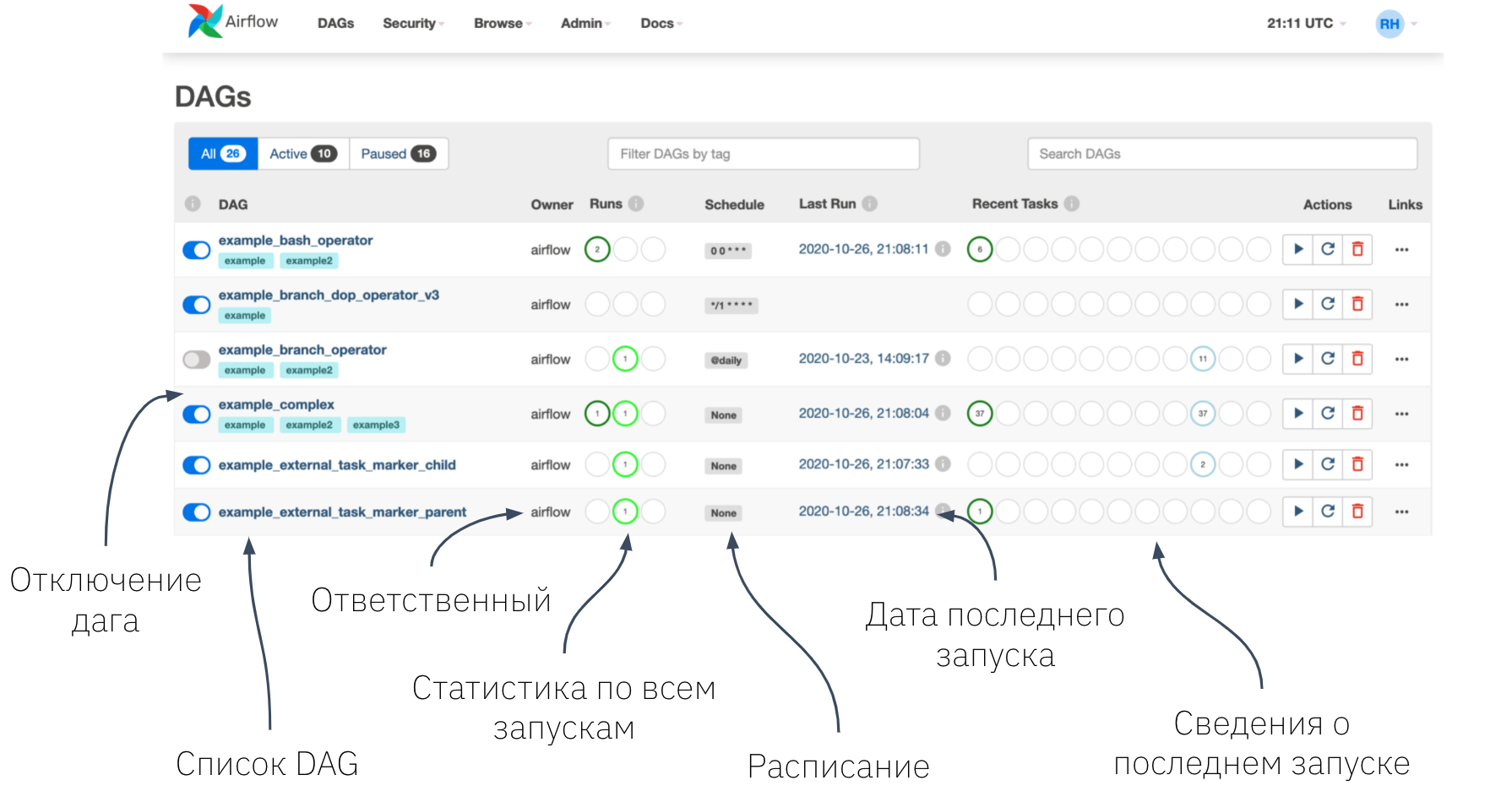

Статус задач — детальная информация о последнем запуске: сколько задач находится в каждом статусе. Это помогает быстро оценить общее состояние пайплайна без необходимости погружаться в детали.
Быстрые действия — в последнем столбце расположены кнопки для немедленного выполнения операций: запуск, обновление и удаление DAG. На практике этими кнопками пользуются редко.

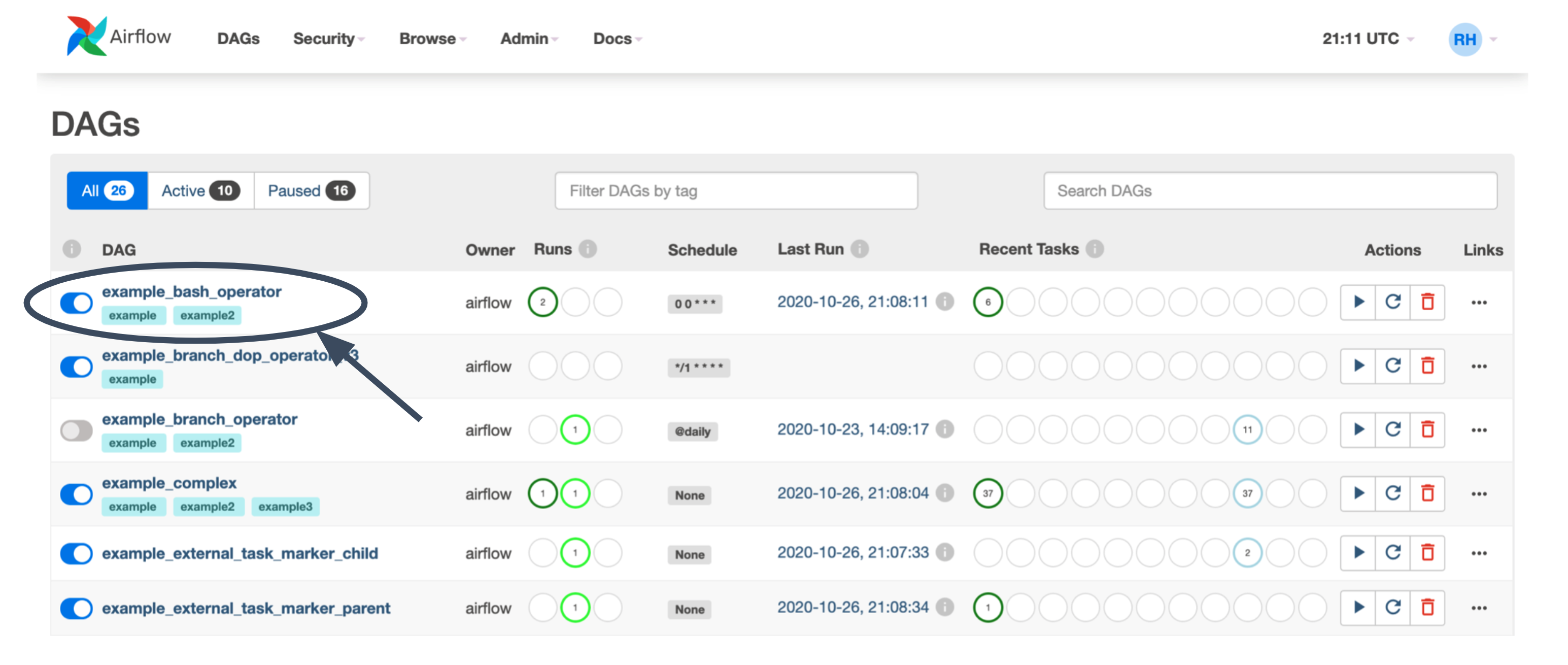

Главная страница дает вам общее представление о состоянии всех ваших процессов. Но для детальной работы с конкретным пайплайном нужно перейти внутрь — просто кликните по названию интересующего DAG.
Страница конкретного DAG
После перехода внутрь DAG вы увидите набор вкладок с различной информацией: от визуального представления структуры пайплайна до детальных логов выполнения и исходного кода.

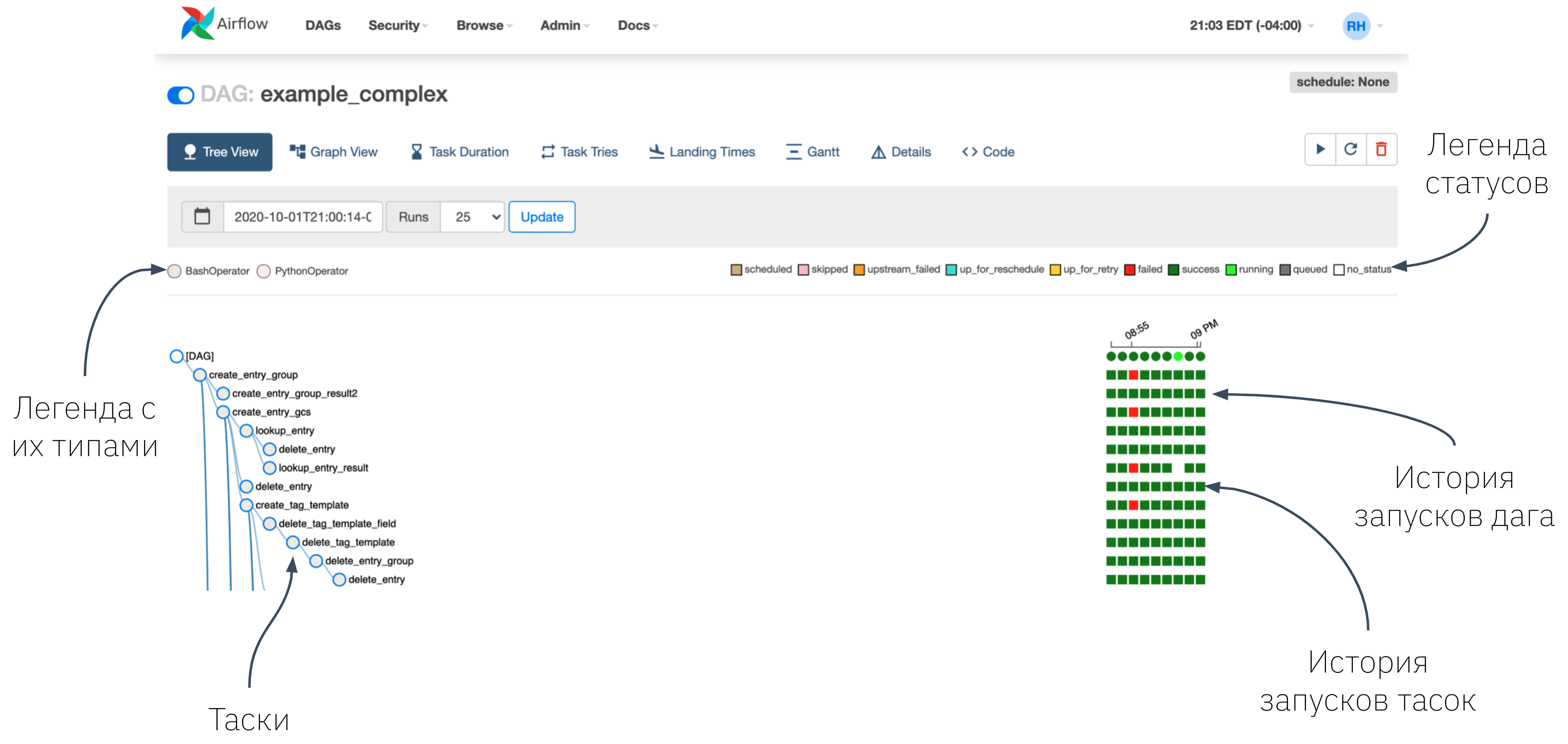

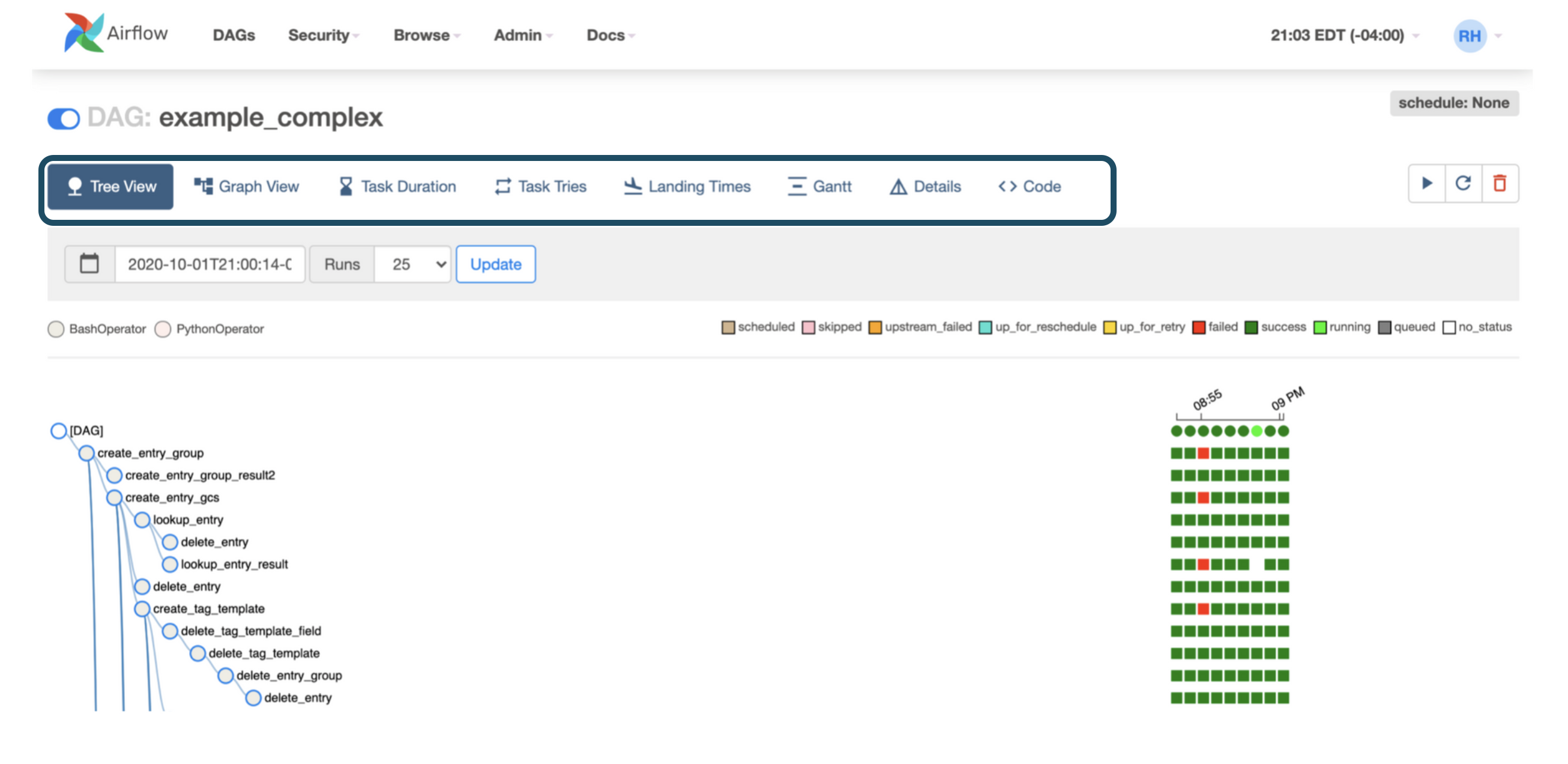

Древовидное представление (Tree View)
По умолчанию открывается вкладка с древовидной структурой задач. Здесь отображаются все запуски DAG с указанием статуса каждой задачи, времени выполнения и других метрик мониторинга.
Вы можете увидеть:
- Состав DAG и последовательность выполнения задач
- Тип оператора для каждой задачи
- Историю запусков в виде цветных квадратов напротив каждой задачи

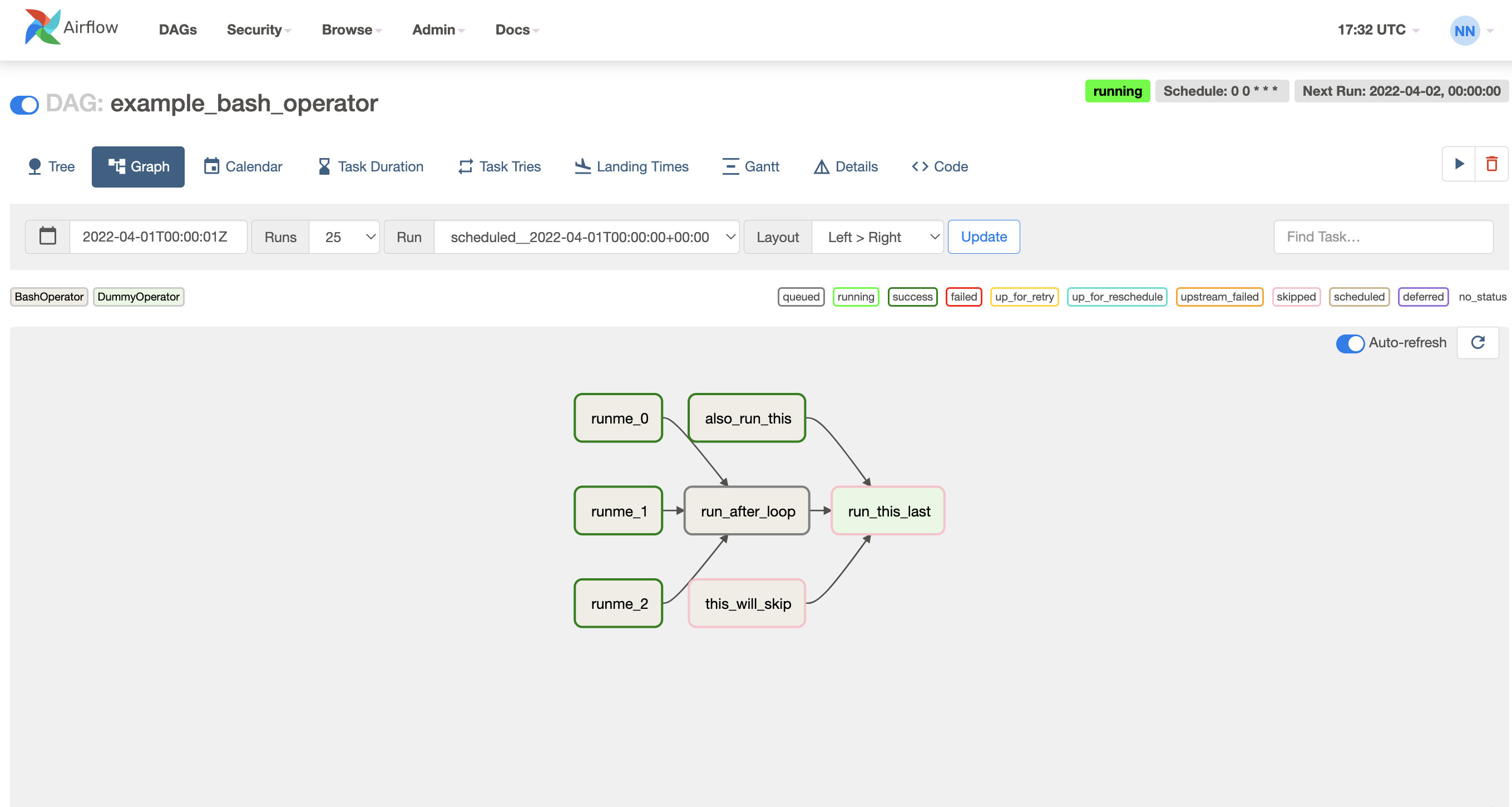

Графическое представление (Graph View)

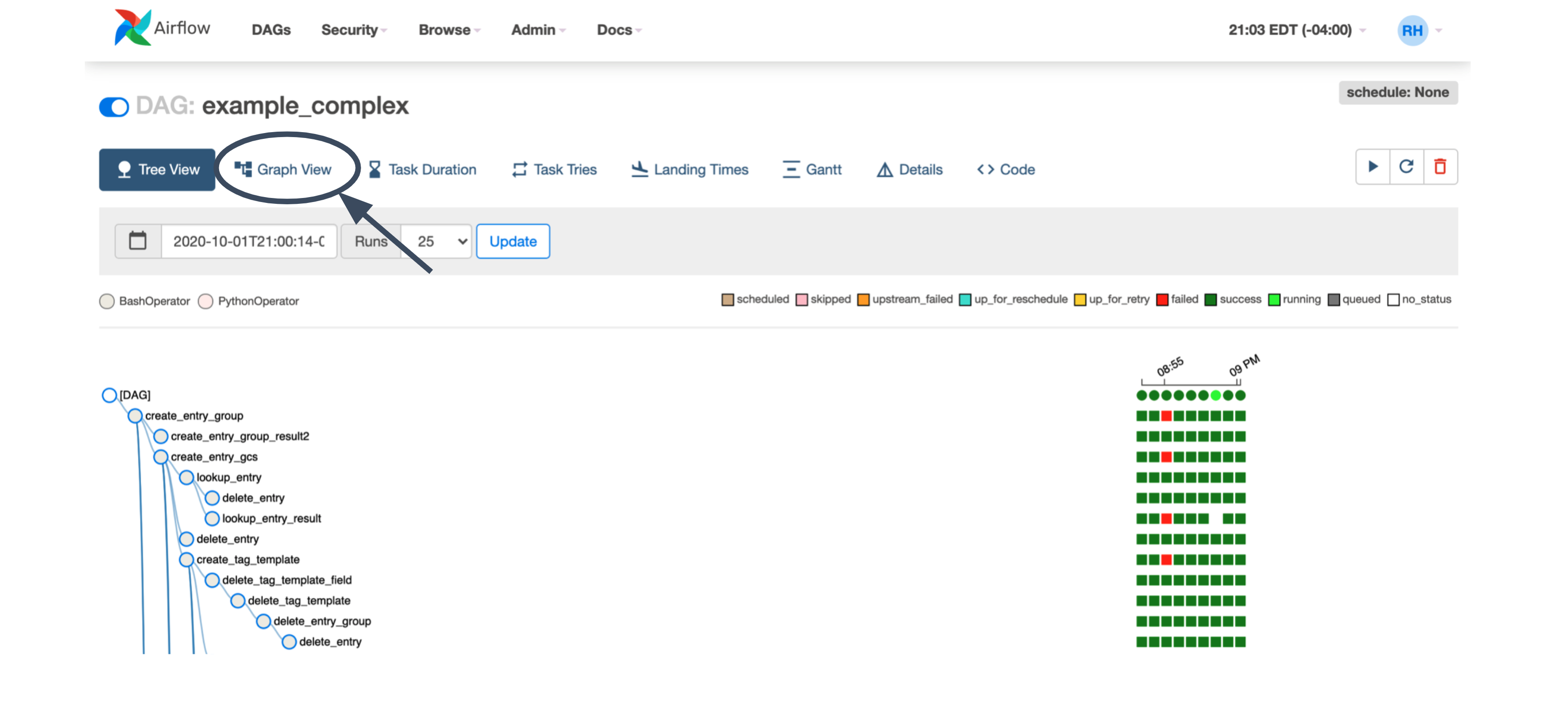

Когда DAG содержит много задач, древовидное представление может быть неудобным. В таких случаях используйте вкладку Graph View — она показывает пайплайн в виде наглядного графа с четкими связями между задачами.
При клике на любую задачу открывается подробное окно с двумя основными разделами:
Информация о задаче
- Просмотр логов — переход к странице с полным выводом выполнения задачи (одна из самых часто используемых функций)
- Детали выполнения — подробная информация о конкретном запуске задачи
Управление задачей
Доступны четыре основных действия:
- Запустить — выполнить задачу немедленно
- Очистить состояние — сбросить статус задачи для повторного выполнения
- Отметить как неудачную — вручную установить статус ошибки
- Отметить как успешную — вручную установить статус успеха
Каждое действие можно комбинировать с дополнительными опциями:
- Игнорировать зависимости — запуск без проверки зависимостей от других задач
- Работать с прошлыми/будущими запусками — применить действие ко всем запускам в определенном временном диапазоне
- Влиять на связанные задачи — применить действие к предыдущим (upstream) или последующим (downstream) задачам
Наиболее популярная комбинация — Downstream + Recursive + Clear, которая сбрасывает текущую задачу и все зависящие от нее задачи в рамках одного запуска.

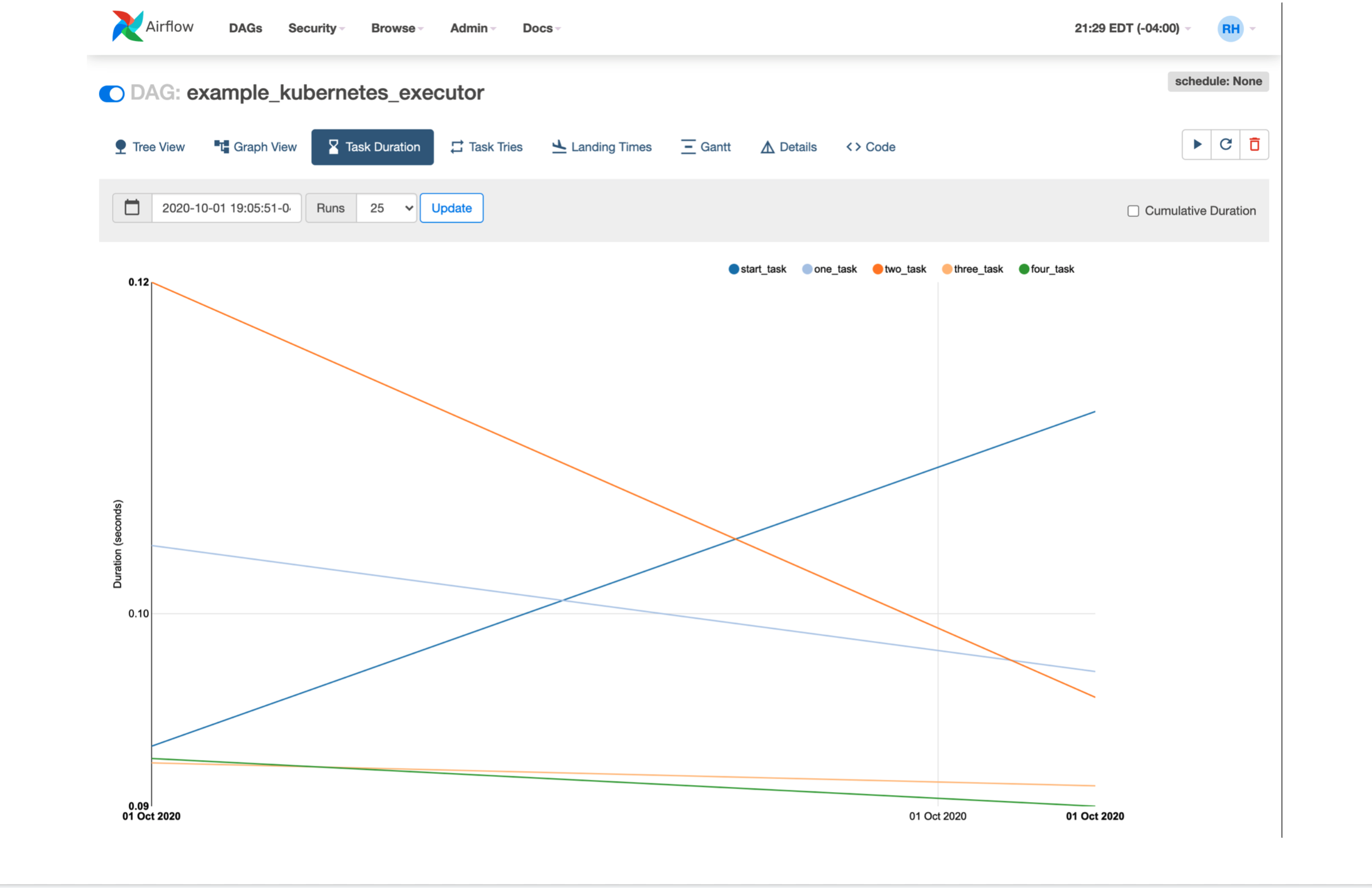

Анализ времени выполнения (Task Duration)
Вкладка Task Duration автоматически строит графики на основе истории выполнения, показывая, сколько времени занимает каждая задача при каждом запуске. Это помогает выявлять узкие места и отслеживать изменения производительности.

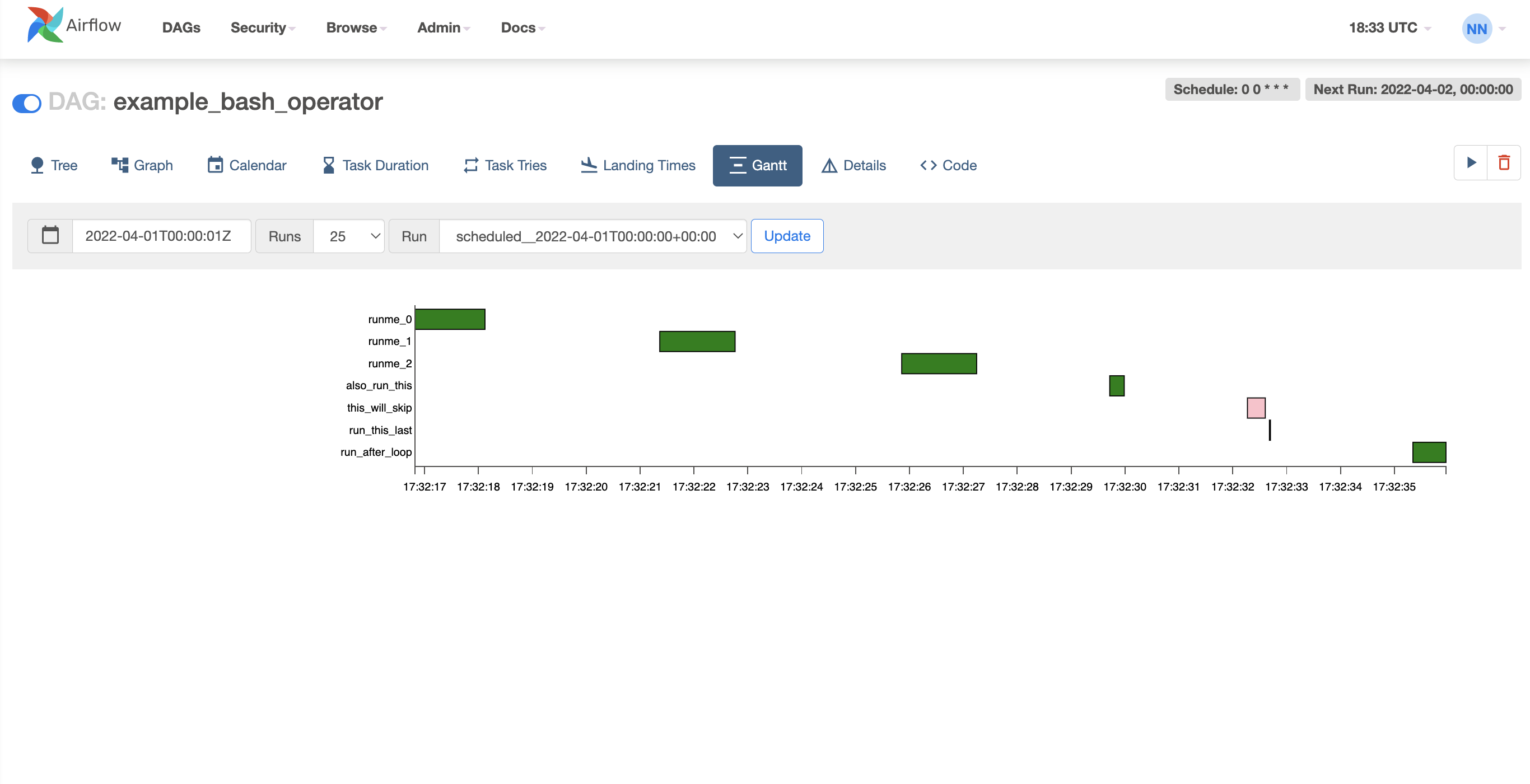

Диаграмма Ганта (Gantt)
Диаграмма Ганта визуализирует распределение времени выполнения задач в рамках одного запуска DAG. Это отличный инструмент для определения самых ресурсоемких операций и планирования оптимизации.

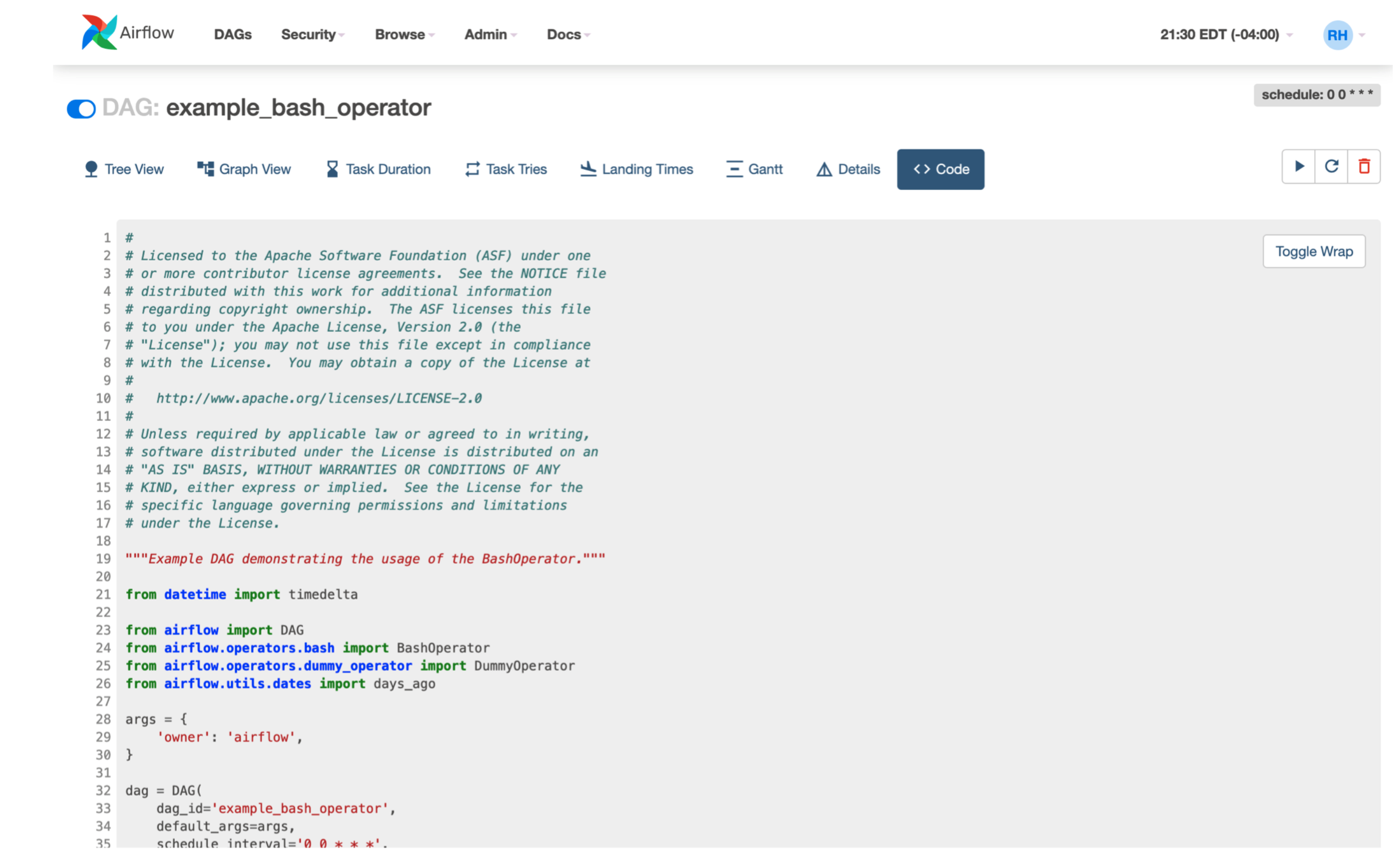

Исходный код (Code)
Вкладка Code отображает актуальный код DAG, который Airflow использует для выполнения. Это особенно полезно для проверки, что изменения из вашего Git-репозитория успешно загружены в систему и готовы к выполнению.
Теперь вы знакомы с основными возможностями веб-интерфейса Airflow для мониторинга и управления вашими процессами обработки данных. Эти знания помогут вам эффективно работать с пайплайнами и быстро решать возникающие проблемы.
